Ayon S-3 сетевой проигрыватель + ЦАП + предусилитель с ламповым выходом

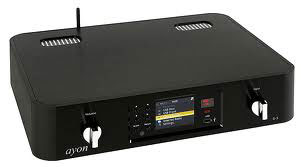

Ayon_S-3   Ayon S-3 относится к новому классу устройств Ayon, представляя уникальное сочетание современного функционала с концепциями, испытанными временем. S-3 отличается великолепными акустическими характеристиками, свойственными всем продуктам Ayon, и обеспечивает максимальную универсальность применения в домашних аудиосистемах.

S-3 состоит из сетевого проигрывателя, лампового аналогового предусилителя и высококачественного цифро-аналогового преобразователя, позволяющего достичь высочайшего качества звучания.


Описание

  • Полнофункциональный сетевой ламповый проигрыватель/ЦАП/предусилитель
  • Триодный выходной каскад класса А с возможностью симметричных и несимметричных подключений



Сигнальный тракт

Мы уверены, что наилучшее качество звучания во многом достигается благодаря простоте схем и кратчайшему сигнальному тракту. Вот почему в наших предусилителях используется однотактная схемотехника чистого класса А. Чем короче сигнальный тракт, тем меньше вероятность ухудшения качества сигнала, вызванного различными причинами, включая сам сигнальный провод. Даже на печатных платах мы придерживаемся "правила наименьшей длины". Вновь разработанная конструкция печатной платы учитывает эту логику, благодаря чему в ней существенно сокращена длина сигнального тракта.



Сетевой проигрыватель

  • Пользовательский интерфейс с дисплеем QVGA 3.5” TFT
  • Интернет-радио (vTuner)
  • Поддержка потокового аудио UPnP через Ethernet 100base-T
  • Формат WAV (LPCM) – до 192 кГц/24 бит
  • Формат FLAC – до 192 кГц/24 бит
  • Форматы AAC, HE-AAC – до 96 кГц/24 бит
  • LPCM – до 192 кГц/24 бит в проводной сети, до 96 кГц/24 бит в беспроводной сети



Особенности

  • Функция мягкого прогрева при включении продлевает срок службы ламп
  • Негативная обратная связь (любого рода) 0 дБ
  • Сверхкороткий сигнальный тракт
  • Оптимальная раскладка печатной платы для чистейшего музыкального звучания и высокой надежности
  • Низкое выходное сопротивление позволяет использовать длинные межкомпонентные кабели для подключения ламповых или транзисторных усилителей
  • Никаких транзисторов в аналоговом ламповом выходном каскаде
  • Минимальное использование проводов
  • Отсутствие повторителей в сигнальном тракте
  • Во всей конструкции используются отборные высококачественные компоненты
  • Цифро-аналоговый преобразователь Burr Brown
  • Раздельные аналоговые выходные каскады для левого и правого каналов
  • Передискретизация 192 кГц / 24 бита, переключаемая
  • Ethernet (RJ45)
  • Возможность подключения карты памяти или USB накопителя
  • Wi-Fi
  • Цифровые входы S/PDIF (RCA), I2S, AES/EBU, BNC и TosLink
  • USB входы
  • Цифровой выход S/PDIF (RCA)
  • Электрическая аналоговая система управления громкостью
  • 2 пары аналоговых входов (RCA)
  • 1 выход для записи Tape Out (RCA)
  • Раздельные дисплеи для сетевого проигрывателя и уровня громкости/входов



Блок питания

В конструкции блоков питания Ayon появились новые компоненты, усовершенствована схема фильтрации сетевого шума. Раздельные обмотки трансформаторов и специальные фильтры обеспечивают полную изоляцию входного и выходного каскадов, обеспечивая чистой энергией чувствительный выходной каскад на базе ламп 6H30. Электролитные конденсаторы обеспечивают, в сравнении с резисторами, значительно меньшие потери при фильтрации.

  • Два раздельных низкошумных изолированных трансформатора с прямоугольным сердечником для цифрового и аналогового каскадов
  • Инновационный блок питания обеспечивает быструю доставку энергии на пиках
  • Отдельные изолированные блоки питания для каждого каскада усиления
  • Фильтрация сетевого тока предотвращает ненужные помехи
  • Регулируемые низковольтные блоки питания для мягкого прогрева ламп 6H30
  • 10 раздельных регуляторов напряжения



Компоненты

Используемые компоненты должны синергично взаимодействовать друг с другом в зависимости от их расположения на печатной плате. В таком взаимодействии и правильном подборе типа компонентов – один из секретов, делающих продукцию Ayon уникальной.

  • Отборные высококачественные пассивные компоненты во всей конструкции
  • Скоростные высококачественные разделительные конденсаторы
  • Высококачественные тефлоновые ламповые разъемы с позолоченными контактами
  • Великолепные конденсаторы MKP 2%
  • Высококачественные разъемы RCA
  • Печатная плата промышленного стандарта с позолоченными контактами



Механическая конструкция

Немагнитный задемпфированный корпус выполнен из аппретированного и анодированного алюминия. Высочайший уровень мастерства обеспечивается полностью ручной сборкой.

  • Индикатор фазы переменного тока
  • Звукоизолирующие алюминиевые ножки с превосходными демпфирующими характеристиками
  • Металлический пульт дистанционного управления
  • Отделка корпуса: черный с хромированными ручками

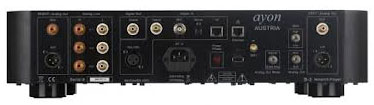

Ayon_S-3   Ayon_S-3

Технические характеристики

  • Частота передискретизации 192 кГц / 24 бита
  • Ламповая комплектация 6H30
  • Динамический диапазон > 118 дБ
  • Переходные помехи > 105 дБ, 20 Гц – 20 кГц
  • Уровень выходного сигнала на частоте 1 кГц, 0,775 В – 0 дБ 2 В фиксированный или 0-2 В rms регулируемый
  • Выходное сопротивление на несимметричных выходах RCA ~700 Ом
  • Цифровые входы S/PDIF 75 Ом (RCA, до 192 кГц/24 бит) TosLink (до 192 кГц/24 бит) AES/EBU 110 Ом (до 192 кГц/24 бит) BNC 75 Ом (до 192 кГц/24 бит) I2S (до 192 кГц/24 бит) USB разъемы (тип А) на передней и задней панелях
  • Сетевые входы Разъем RP-SMA для Wi-Fi антенны, 802.11 b/g (беспроводное сетевое подключение) Разъем UTP RJ45 10/100 Мб/с (проводное сетевое подключение)
  • Соотношение сигнал/шум > 110 дБ
  • Частотный диапазон 10 Гц – 50 кГц ± 0,3 дБ
  • КНИ + шум на частоте 1 кГц < 0,002%
  • Пульт ДУ Есть
  • Линейные входные/выходные разъемы 2 входа RCA + выход для записи Tape Out (RCA)
  • Выходные разъемы 1 пара RCA и 1 пара XLR
  • Размеры (В х Г х Ш) 48 х 39 х 12 см (с ножками и разъемами)
  • Вес 12 кг
