Флагманская модель Luxman L-509Z позиционируется как компонент, объединяющий в себе лучшие качества блочных (предварительный + мощности) и интегрированных усилителей. Компания Luxman со свойственным ей перфекционизмом поставила перед собой цель создать идеальный «интегральник». Флагман Luxman L-509Z, позаимствовавший многие технические решения у предусилителя C-900u и оконечников M-700u, M-900u, представляет собой кульминацию развития данного проекта. В аппарате установлен фонокорректор с двухступенчатым переключателем усиления (High/Low), полностью переработан трехполосный темброблок, добавлены 12-вольтовые триггерные разъемы и 7-сегментный светодиодный индикатор уровня громкости. Для наушников, кроме привычного разъема 6.3 мм, добавлен пятиконтактный балансный разъем Pentaconn 4.4.

В аппарате задействована схема отрицательной обратной связи LIFES 1.0, которая предназначена для устранения искажений. Благодаря LIFES 1.0 также увеличивается скорость нарастания выходного сигнала и обеспечивается широкий частотный диапазон. В выходной секции используется трехкаскадная схема на транзисторах Дарлингтона и четыре параллельных двухтактных контура усиления, а в предварительной секции применяется дискретный буферный контур (такой же, как в C-900u). Благодаря таким технологиям удается уменьшить импеданс, повысить показатель отношения сигнал/шум и обеспечить чистоту саунда. Блок питания оснащен крупным трансформатором мощностью в 600 ВА и восемью конденсаторами большой емкости (10000 Пф х 8). В итоге усилитель способен выдать 120 Вт на канал (8 Ом) и 220 Вт при 4 Ом.

Отдельного внимания заслуживает схема 88-шагового регулятора громкости LECUA-EX (аналог аттенюатора в модели С-900u) с максимально сокращенными путями прохождения сигнала. Устойчивая к вибрациям плата регулятора обеспечивает превосходное качество звучания на любой громкости. В Luxman L-509X используются высококлассные реле с низким сопротивлением, а на выходе установлены четыре пары винтовых клемм. Аппарат имеет большой демпинг-фактор и способен справиться с любыми акустическими системами. В цепях установлены комплектующие премим-класса, а сами печатные платы обладают устойчивостью к изломам и имеют позолоченные контактные дорожки с плавными углами, что способствует прохождению сигнала по кратчайшему маршруту.

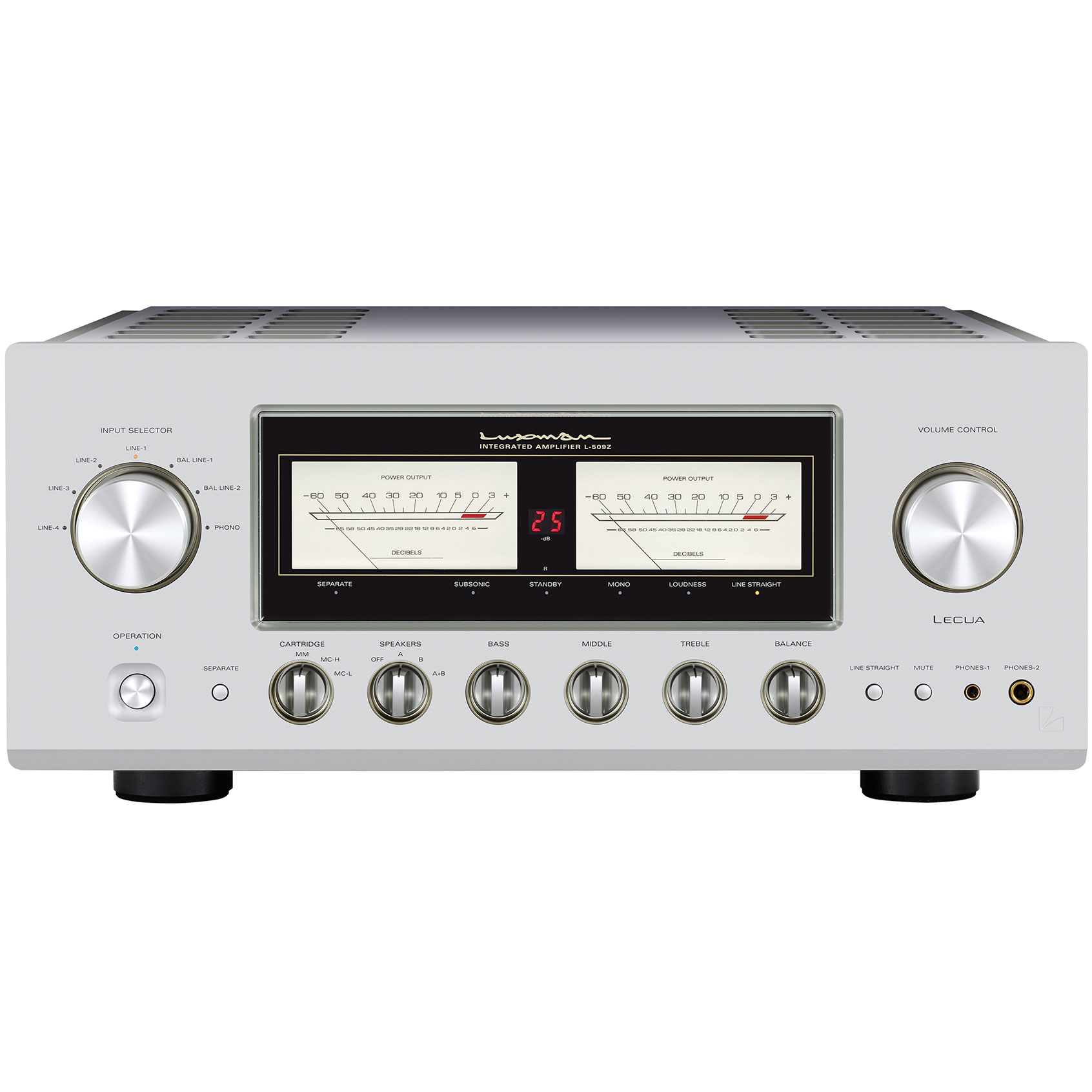

Флагман выполнен в элегантном ретро-дизайне со стрелочными VU-индикаторами, которые получили белую LED-подсветку, выделяющую данный усилитель среди своих собратьев по серии с синей и желтой иллюминацией. Модель обладает встроенным MM/MC-фонокорректором. На борту имеется пара XLR-входов и набор линейных входов RCA, один из которых выполнен из специального сплава, обладающего проводимостью меди и износостойкостью латуни. Присутствует петля записи-мониторинга и выход Pre Out, есть прямой доступ к оконечной секции Main In.

Тип

интегральный усилитель

Схемотехника

полупроводниковый

Количество каналов_(р)

2

Выходная мощность_(у)

2 x 120 Вт (8 Ом), 2 х 220 Вт (4 Ом)

Входное сопротивление

MМ: 47 кОм; MC: 100 Ом (H), 40 Ом (L)

Диапазон воспроизводимых частот

20 - 100000 Гц

Коэффициент гармоник

0.007% (8 Ом, 1 кГц), 0.03% (8 Ом, 20 Гц - 20 кГц)

Коэффициент демпфирования

330

Чувствительность (звукосниматель MM)

2.5 мВ

Чувствительность (звукосниматель MC)

High: 0.3 мВ, Low: 0.1 мВ

Отношение сигнал/шум (звукосниматель MM)_(у)

87 дБ

Отношение сигнал/шум (звукосниматель MC)_(у)

High: 70 дБ, Low: 62 дБ

Выходное напряжение

Pre-Out: 1.0 В

Потребляемая мощность

390 Вт

Регулировка баланса

есть

Регулировка тембра

есть

Входы

4 x RCA, 2 х XLR, 1 х RCA (Phono), 2 x 3.5 мм триггер, 1 х RCA (Main in)

Выходы

2 x RCA (Pre-Out), 2 x 3.5 мм триггер

Разъем для подключения наушников_(у)

6.3 мм, 4.4 мм

Разъемы для акустики_(р)

винтовые

Разъемы на передней панели_(р)

1 х 6.3 мм наушники, 1 х 4.4 мм наушники

Особенности

регулятор громкости LECUA-EX, схема отрицательной обратной связи LIFES 1.0

Пульт ДУ

есть
